Arandelas M1 a M5

La pieza que nunca tienes cuando hace falta. Cinco arandelas de tornillería métrica —M1, M2, M3, M4 y M5— con la holgura ya calculada para que el tornillo entre a la primera, y las cinco juntas en una bandeja para imprimirlas de una tirada.

Gratis 5 medidas Sin soportes Bandeja de 46 mm

Así son

De la M1 a la M5

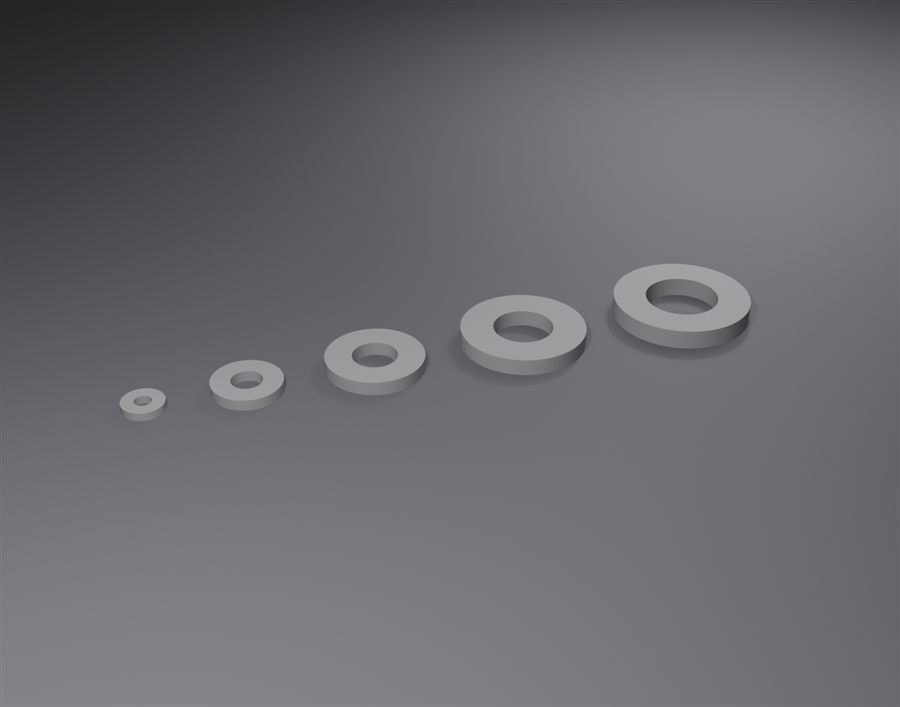

Las cinco arandelas en fila, de la más pequeña a la más grande

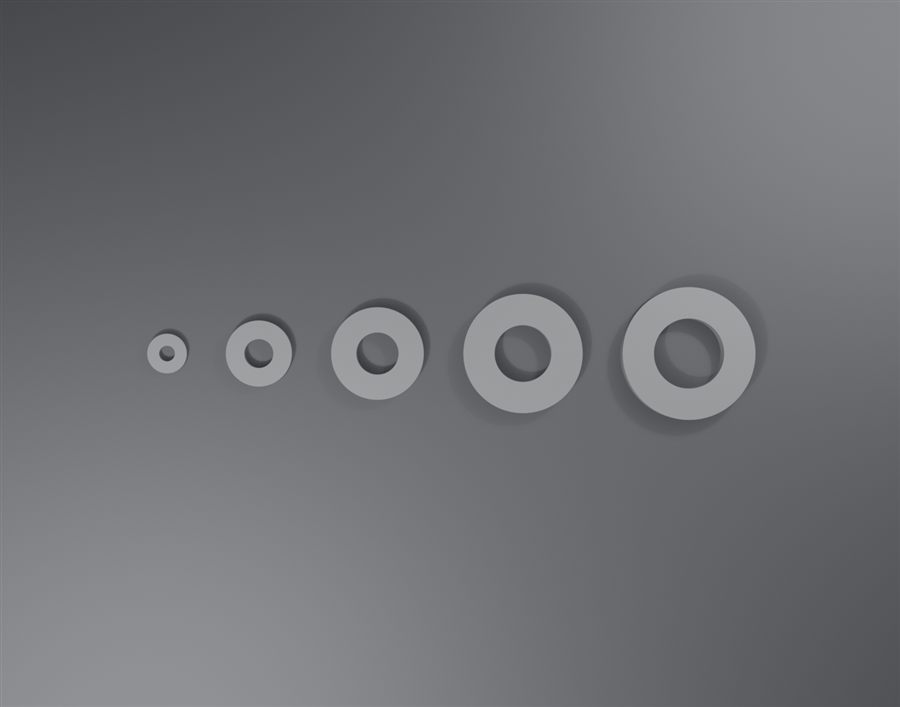

Vista cenital de las cinco arandelas con sus agujeros

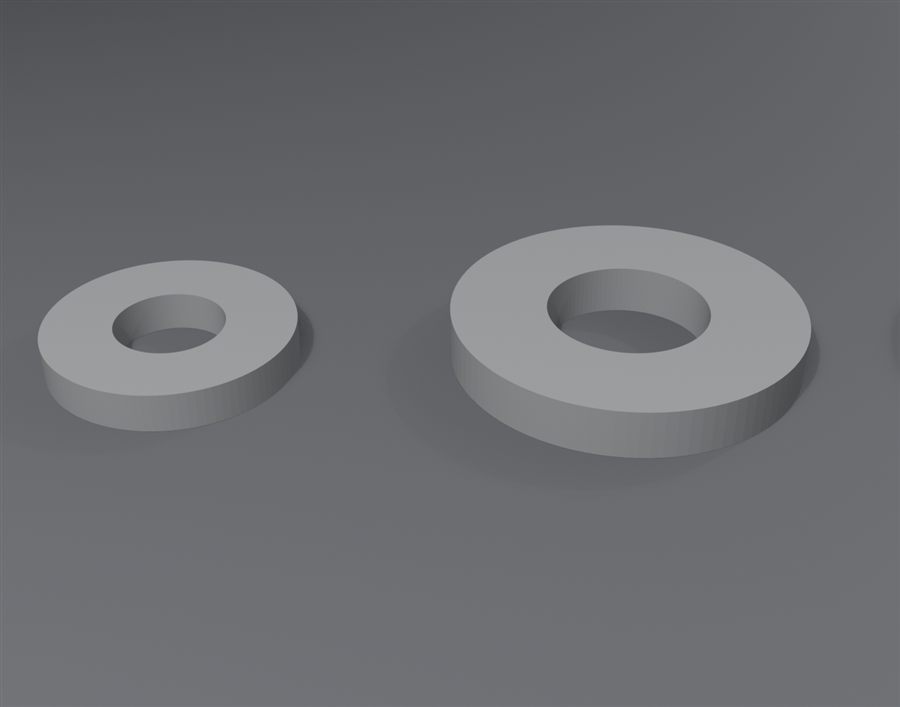

Detalle de una arandela mostrando el canto y el agujero

Lo que las hace distintas

El agujero es más grande que el tornillo. A propósito.

Es el fallo número uno de las arandelas impresas que circulan por ahí: están dibujadas con la medida exacta del tornillo, y luego no entra.

Por qué no entra un M3 por un agujero de 3 mm

Por dos cosas que se suman: el plástico se encoge al enfriarse, y en un agujero pequeño ese encogimiento se lo come todo por dentro; y la boquilla no hace esquinas, así que al trazar un círculo pequeño deja un redondeo que invade el hueco. Cada arandela de este kit lleva entre 0,2 y 0,3 mm de holgura.

Más gruesas que la original

Una arandela DIN 125 de M3 tiene 0,5 mm de espesor. Impresa, eso son dos capas: se dobla al apretar el tornillo. Aquí los espesores suben a entre 0,6 y 1,4 mm según la medida — lo justo para que aguanten sin dejar de ser arandelas.

Ficha técnica

Medidas y ajustes

Las cinco medidas

M1	agujero 1,2 · Ø 3,0 · 0,6 mm
M2	agujero 2,2 · Ø 5,0 · 0,8 mm
M3	agujero 3,2 · Ø 7,0 · 1,0 mm
M4	agujero 4,3 · Ø 9,0 · 1,2 mm
M5	agujero 5,3 · Ø 10,0 · 1,4 mm

La impresión

Boquilla	0,4 mm (0,25 para la M1)
Altura de capa	0,1 mm
Perímetros	3 o más
Relleno	100 %
Soportes	ninguno
Material	PLA, PETG o ABS

La M1 es la difícil. Con 0,9 mm de pared son dos perímetros justos, y el cabezal pasa tantas veces por el mismo sitio que el plástico no tiene tiempo de enfriarse. Dos trucos: imprime las cinco a la vez —así cada capa tarda más y se enfría sola— y ponle balsa o falda, porque una pieza de 3 mm se la lleva la boquilla por delante en cuanto se despega.

Relleno al 100 % no es un capricho: son piezas de dos o tres milímetros de pared, y con relleno bajo quedan huecas por dentro y se aplastan al apretar el tornillo.
