Diseño 3D · Archivo STL · Gratis

Pata de aterrizaje universal para dron

Se sujeta al brazo con una brida, no a los agujeros del motor. Por eso la misma pieza vale para un frame de carreras de 3" y para uno de freestyle de 7", y para cuadricópteros, hexacópteros u octocópteros. Tres alturas en el mismo pack.

Gratis Nuevo 3 alturas Sin soportes Brida de 4,8 mm

Así es

Una pata por brazo

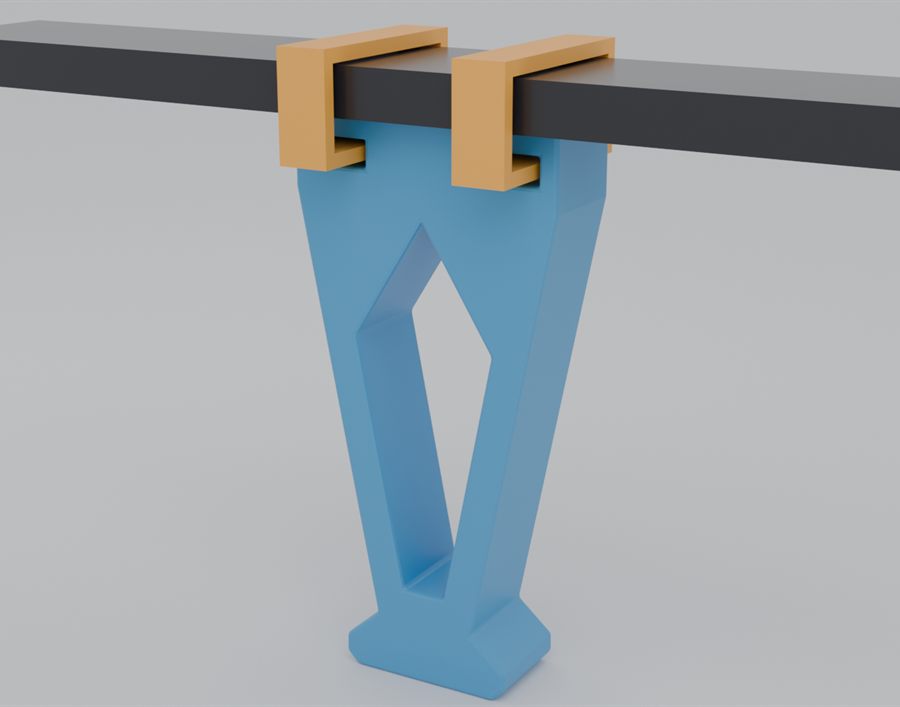

Pata azul sujeta bajo el brazo de un dron con dos bridas

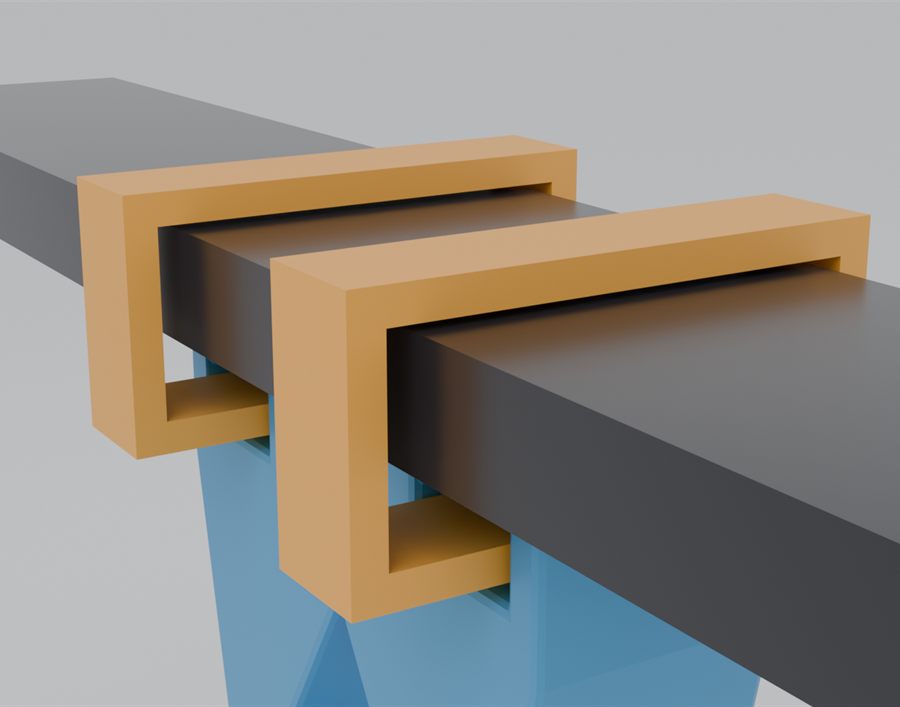

Detalle de las dos bridas abrazando el brazo y pasando por los túneles de la pata

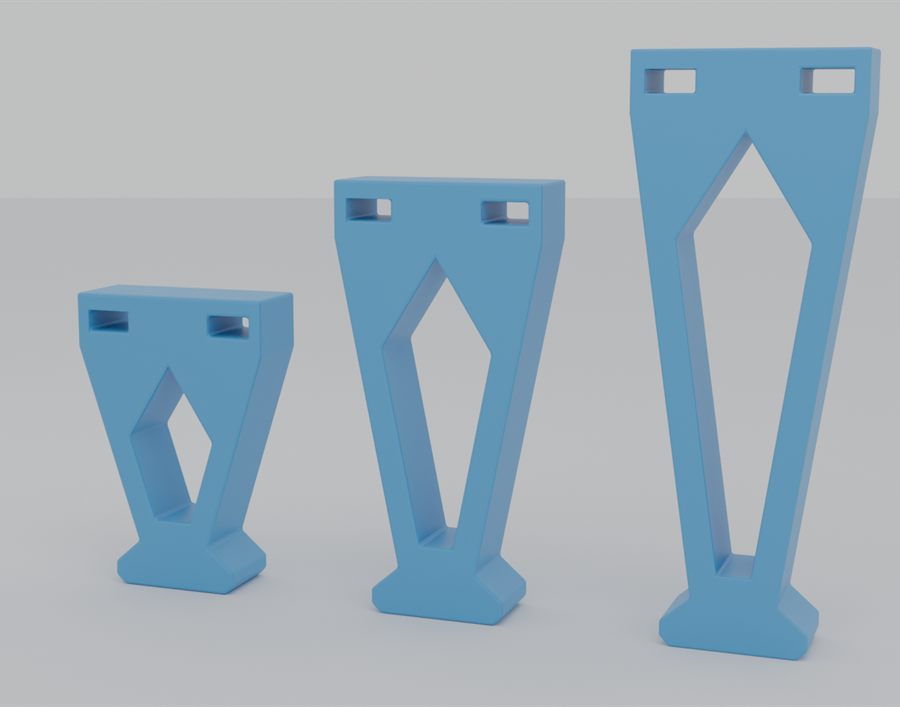

Las tres alturas del pack, de la más baja a la más alta

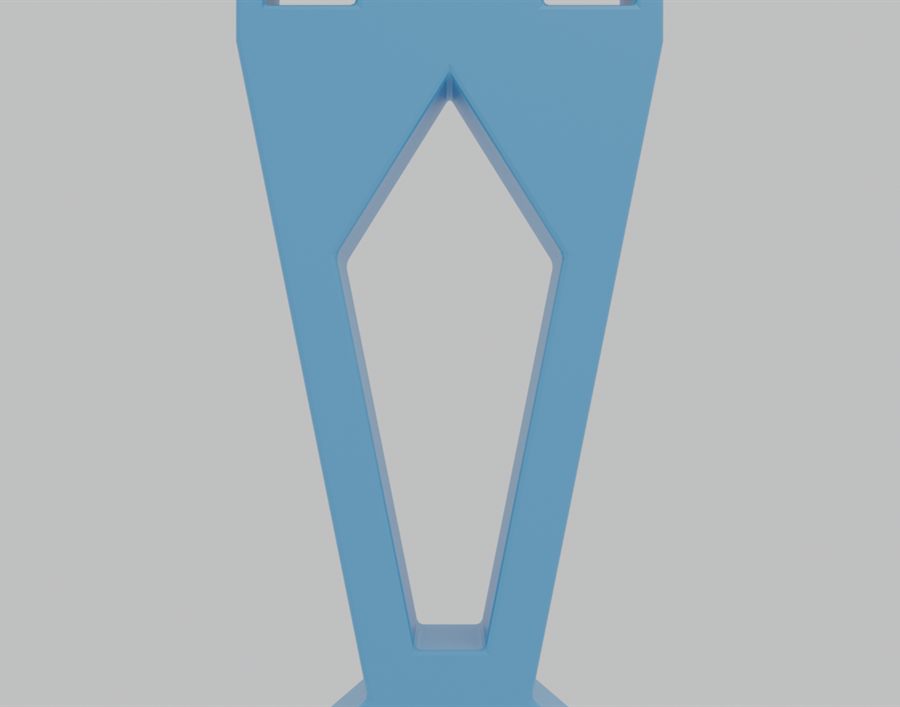

Perfil de la pata con la ventana en forma de A entre los dos puntales

Lo que la hace distinta

Pensada para el golpe, no para la foto

Una pata de aterrizaje trabaja poco rato, pero a golpes. Cada decisión del diseño sale de ahí.

Brida, no tornillos

Cada frame tiene su propio patrón de agujeros; copiarlo obligaría a hacer una pata por modelo. La brida de plástico es el estándar que tiene todo el mundo en el cajón, y abraza el brazo sea cual sea su anchura.

Túneles cerrados

La brida pasa por dos túneles de 5,6 × 2,6 mm con 2,2 mm de pared arriba y abajo. Nada de ranuras abiertas con un borde fino que se parte al apretar: al tensar la brida, empuja contra material macizo.

Un 30 % más ligera

En lugar de una cuña maciza, dos puntales de 3,5 mm con una ventana en A en medio. Pesa menos —y en un dron cada gramo cuenta— y la ventana tiene el techo a 58°, así que sigue sin necesitar soportes.

Ficha técnica

Medidas y ajustes

Las tres alturas

pata_25	38 mm de caída · 7,0 g
pata_40	53 mm de caída · 8,5 g
pata_55	68 mm de caída · 10,0 g
Silla	26 × 10 mm, las tres
Brida	estándar de 4,8 mm

La caída se mide del brazo al suelo. Los pesos son en PETG macizo (relleno al 100 %): con el relleno recomendado pesan menos.

La impresión

Boquilla	0,4 mm
Altura de capa	0,2 mm
Perímetros	3
Relleno	20-25 %
Soportes	ninguno
Material	PETG o Nylon

Nada de PLA. Es rígido pero frágil: en un aterrizaje duro se parte en seco. El PETG y el Nylon ceden un poco y aguantan el golpe. Imprime una por brazo: 4 para un cuadricóptero, 6 u 8 para hexa y octo.

Pieza nueva. La geometría está verificada —malla estanca de una sola pieza y medidas comprobadas—, pero todavía no se ha probado impresa en un dron de verdad. Si la imprimes, cuéntanos qué tal en hola@semocorp.es: si hay que corregir algo, te avisamos con la versión nueva.
