Diseño 3D · Archivo STL

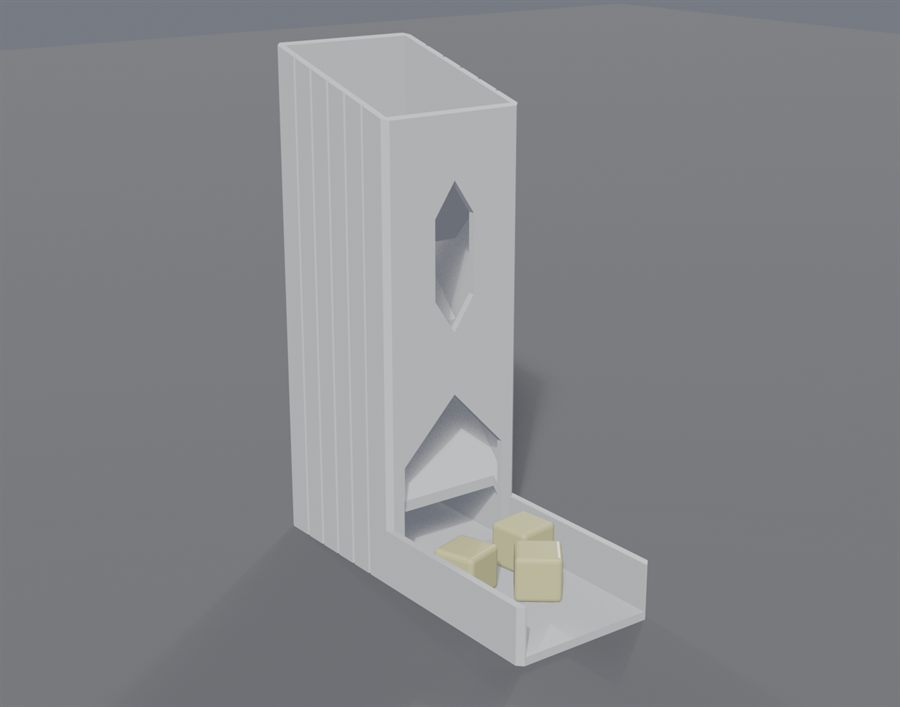

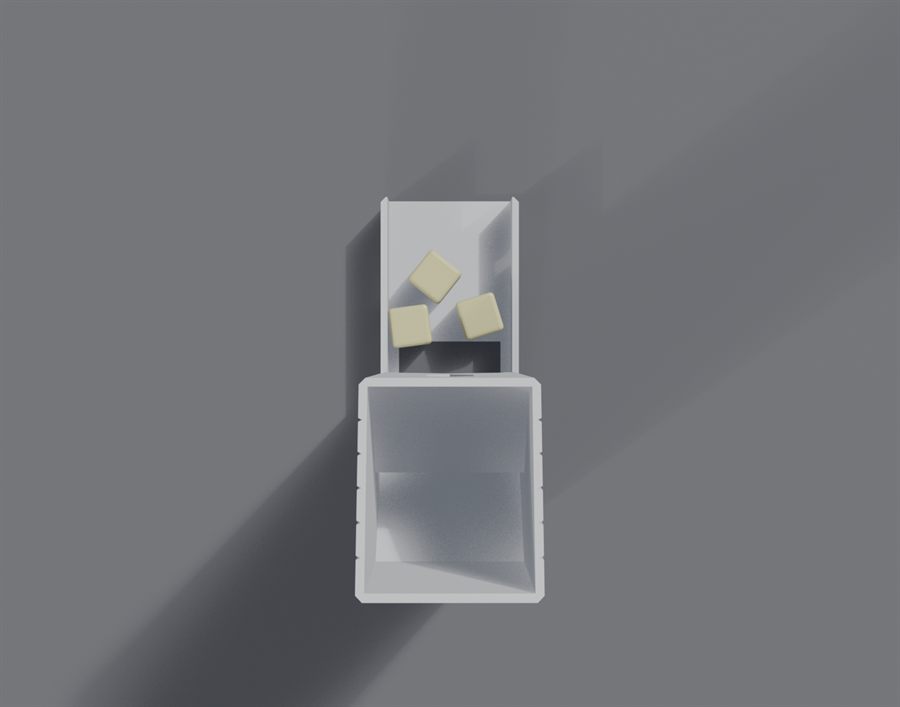

Una torre de dados de una sola pieza. Sin montaje, sin tornillos y —lo que de verdad cuesta— sin un solo soporte. Tiras el dado por la boca de arriba, rebota en las rampas interiores y sale por el arco frontal a la bandeja de recogida.
Cómo es
Lo que la hace distinta
Cualquiera modela una torre de dados. Las dos cosas que fallan siempre son que el dado se atasque y que la pieza necesite soportes. Aquí las dos están medidas, no supuestas.
El hueco de cada rampa se compara con la diagonal del dado, no con su arista: un d6 de 16 mm mide 27,7 mm de esquina a esquina, y es esa medida la que decide si se queda encajado de través. Con 30 mm de hueco quedan 2,3 mm de margen. Dado máximo: 17,3 mm de arista.

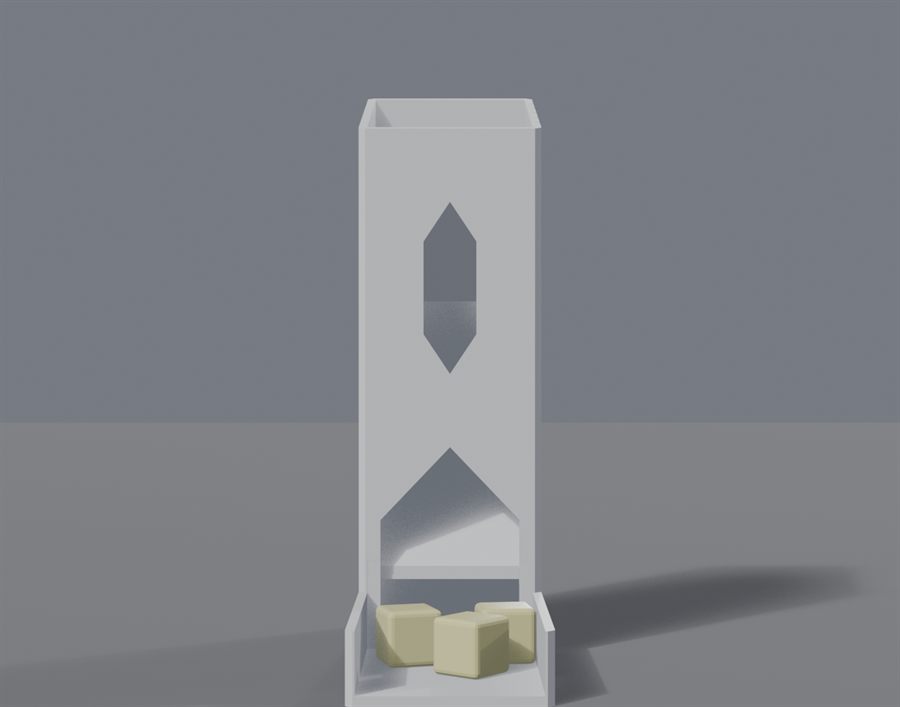

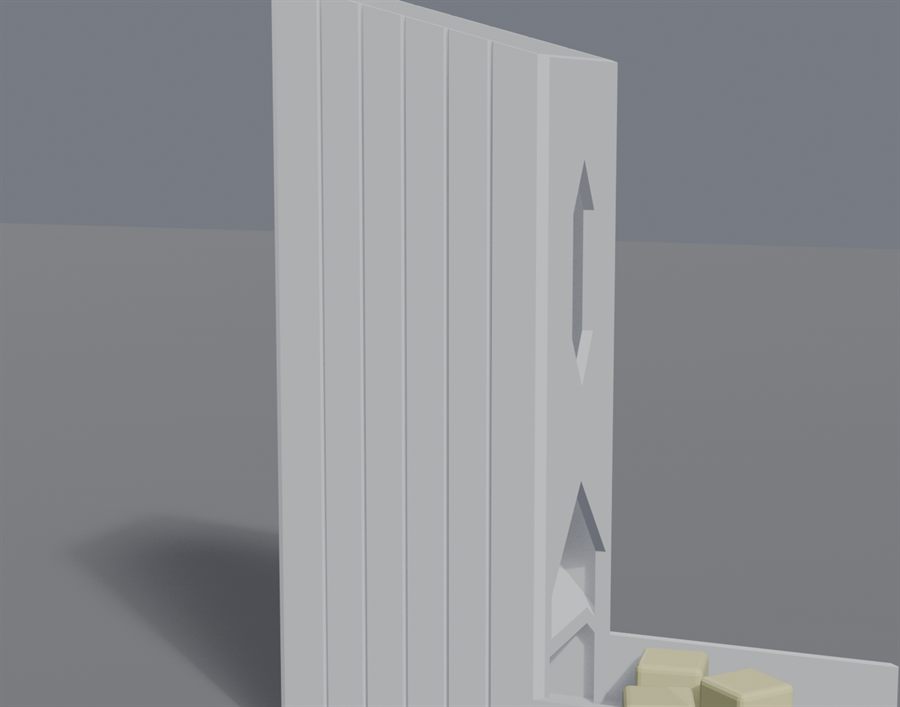

Las rampas van a 48° sobre la horizontal. Es contraintuitivo —una rampa más tumbada sería más suave para el dado— pero por debajo de 45° la superficie no se sostiene sola al imprimir. Por lo mismo, el arco y la mirilla rematan en pico en vez de en techo plano, y las estrías de los costados son verticales.
Ficha técnica
| Medidas totales | 55 × 135 × 178 mm |
|---|---|
| Cámara interior | 50 × 60 mm |
| Bandeja | 76 mm de fondo, borde de 20 mm |
| Espesor de pared | 2,6 mm |
| Dado máximo | 17,3 mm de arista |
| Boquilla | 0,4 mm |
|---|---|
| Altura de capa | 0,2 mm (0,28 también va) |
| Perímetros | 3 |
| Relleno | 10 % |
| Soportes | ninguno |
| Material | PLA o PETG |
Se imprime de pie, tal como se usa: la bandeja da 55 × 135 mm de huella y agarra de sobra, sin balsa. Un consejo de acabado — en PLA mate o con relleno del 15 % suena mucho mejor: los dados hacen ruido de cascada y no de plástico hueco.
El archivo STL, listo para tu laminador. La compra y la descarga se hacen en Cults3D.
