Diseño 3D · Archivo STL

Cordillera

Un organizador de escritorio en cuatro módulos que encajan entre sí como un puzle: bote alto, bote medio, bandeja y soporte de móvil. Se combinan en el orden que quieras y puedes añadir más después. Las paredes llevan un relieve de curvas de nivel, como un mapa de montaña.

4 módulos Sin soportes Rejilla de 64 mm

Cómo se imprime

Cómo es

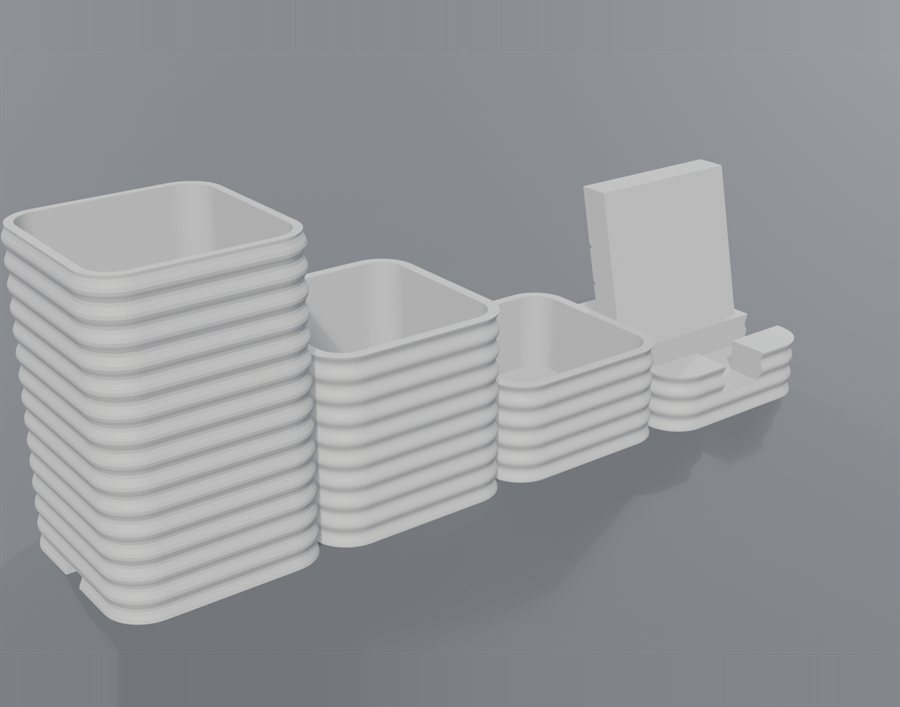

Cuatro piezas, un paisaje

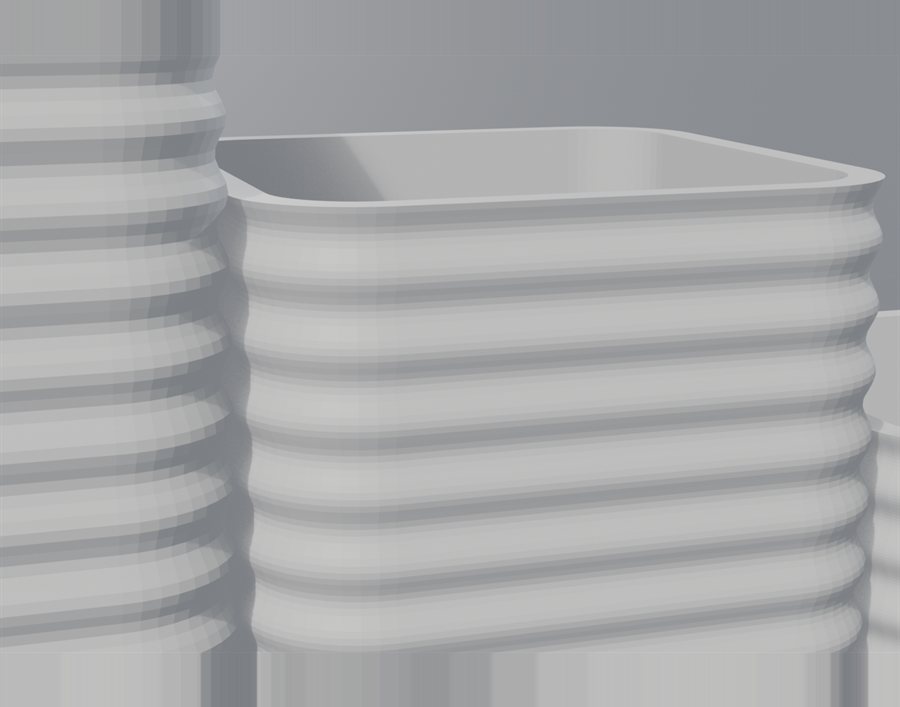

Detalle del relieve de curvas de nivel de las paredes

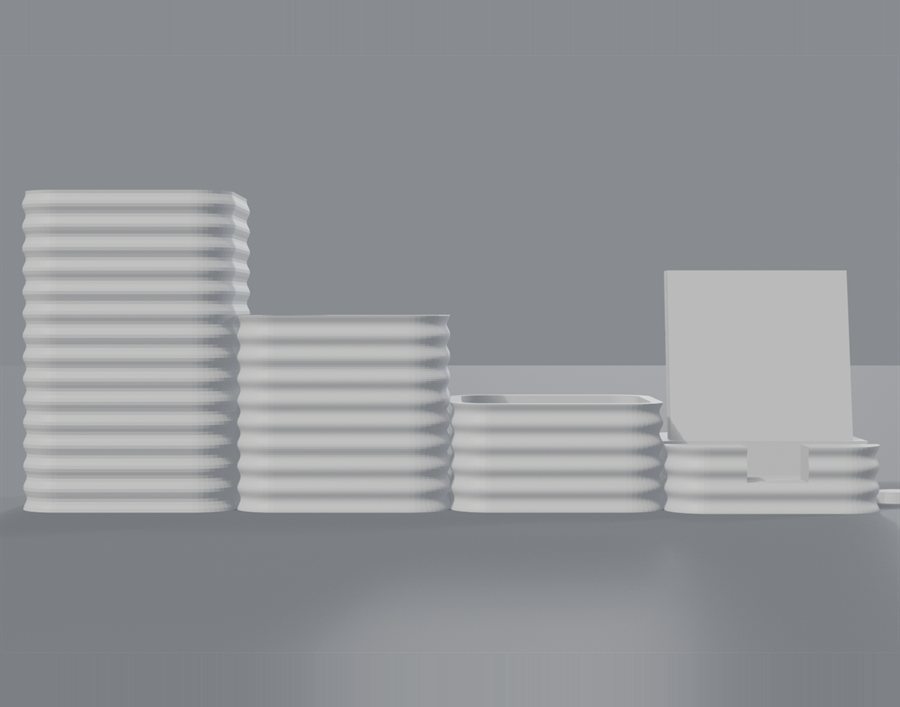

Vista frontal del conjunto con el soporte de móvil

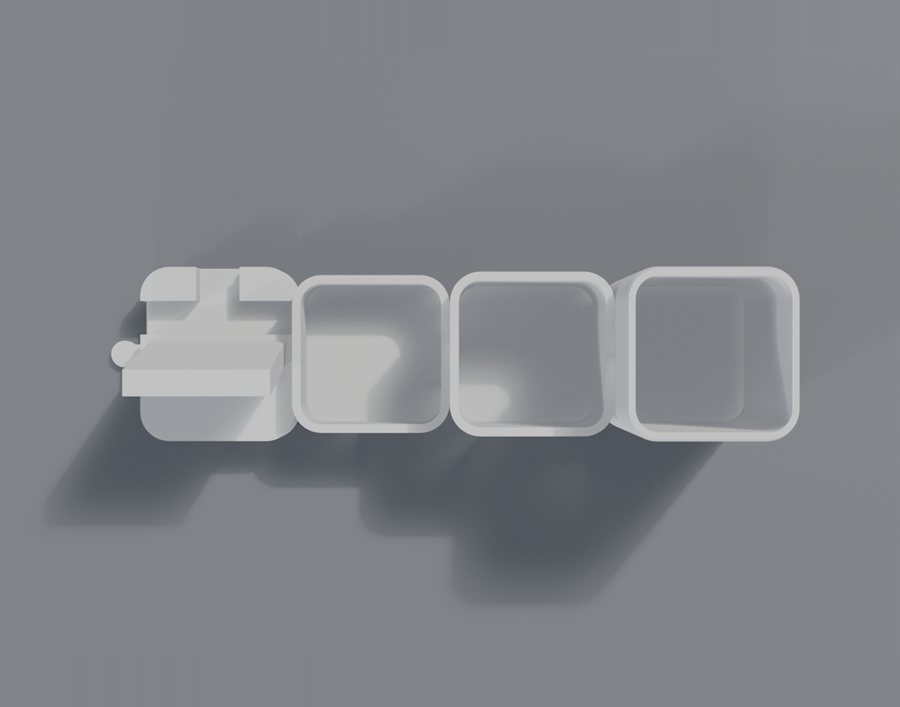

Vista desde arriba de los cuatro módulos

Lo que lo hace distinto

Encaja, crece y no se ve la escalera

Encaje que no se suelta

Un machihembrado tipo puzle en la base: los módulos se acoplan bajando uno junto a otro y, una vez encajados, no se separan tirando hacia los lados. Paso de 64 mm: cualquier orden vale.

Curvas de nivel

El relieve es decorativo, pero también útil: su ondulación va en el sentido de las capas y disimula el efecto escalera en lugar de marcarlo. Va hacia dentro, para que los módulos queden a ras.

Sin soportes

Ninguna superficie pasa de 45°: se imprime tal cual, con la base apoyada. El hueco del encaje es un puente corto que cualquier impresora hace sin ayuda. Pared de 2,4 mm en todo el contorno.

Ficha técnica

Medidas y ajustes

Los cuatro módulos

Bote alto	64 × 64 × 95 mm · lápices, pinceles
Bote medio	64 × 64 × 58 mm · tijeras, reglas
Bandeja	64 × 64 × 32 mm · clips, llaves, USB
Soporte de móvil	64 × 72 × 72 mm · con paso de cable
Holgura del encaje	0,35 mm por lado

La impresión

Boquilla	0,4 mm
Altura de capa	0,2 mm (0,28 también va)
Perímetros	3
Relleno	10-15 %
Soportes	ninguno
Material	PLA o PETG

Empieza por la bandeja y el bote medio. Son los más rápidos y te dicen cómo encaja en tu impresora. La holgura de 0,35 mm es la habitual en impresión FDM, pero cada máquina es un mundo: si baila o no entra, escríbeme a hola@semocorp.es y te paso una versión con otra holgura.
